电缆维修情况说明

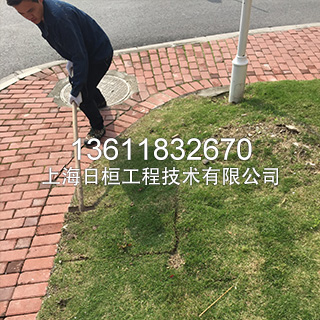

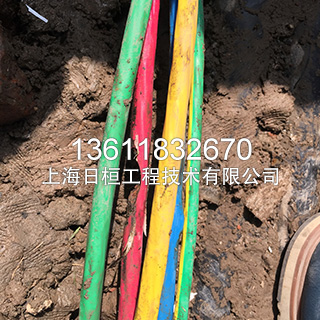

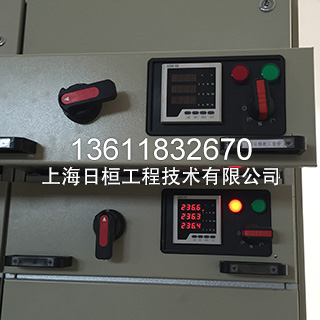

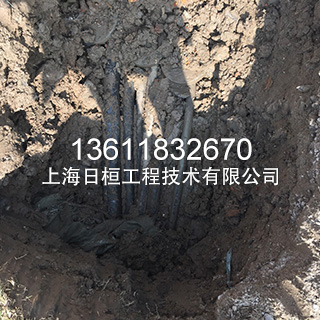

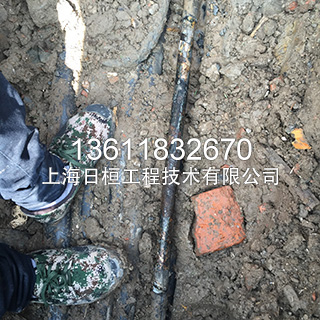

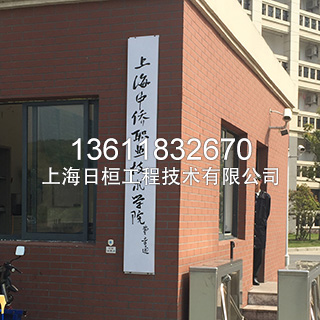

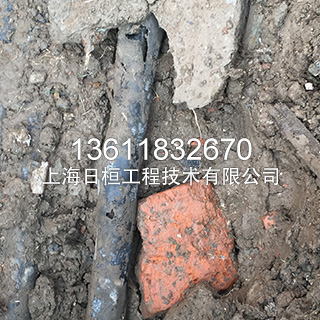

2016年4月17日上海金山区漕廊公路3888号上海中侨职业技术学院西大门口（图12-1）北侧配电房去29#教工宿舍楼（图12-2）的一根YJV22-4*35+1*25电缆出现无规律性跳开关现象，起先是几天跳一次开关，如今发展到一天会跳掉数次，影响正常的教工用电，测量电阻发现红相对零线和地线的电阻分别为1K和20K，说明红相肯定有问题，校方告诉我已经挖过二个地方，花掉二天时间也没找到，所以才又让我们过来的（这是我们第二次来这个学校查电缆故障了），后经我们仔细定位，确定故障点在进西大门口北侧（图12-3），挖开土后发现电缆粗看上面完好（图中12-4上侧的小电缆），手摸电缆下侧明显有外皮破损的感觉，把电缆上下翻个身，电缆外皮上有一大一小的二个破皮处（图12-5），扒开外皮发现钢带由于潮气入侵而锈蚀（图12-6），拿掉钢带看到红相已经烧成一个缺口（图12-7），这次查找过程告诉我们随意找怀疑点挖开寻故障点成功率较低，碰巧挖到了故障点的地方，象这处也难于用眼晴发现，蛮有可能漏失时机，多用掉在挖土上面的人工就会增加修复的总成本，处理这个故障点，供电恢复正常。

12-1	12-2
12-3	12-4
12-5	12-6
12-7
